Бесконтактный TrueRMS измеритель тока
Март 9, 2017 – 10:34

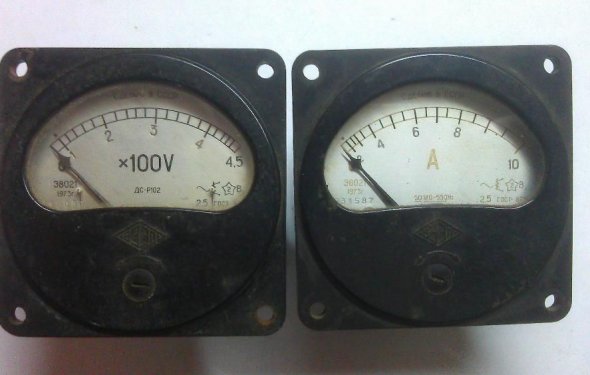

Вольт-амперный комплект приборов для измерения переменного тока

При проверке силовых электрических цепей часто возникает необходимость в измерении силы тока. Чтобы измерить величину постоянного тока, как правило, применяют резисторный шунт, включенный последовательно с нагрузкой, напряжение на котором пропорционально току. Однако, если возникнет необходимость в измерении больших токов, то потребуется шунт внушительной мощности, поэтому целесообразнее использовать другие методы измерения.

В связи с этим у меня возникла идея собрать измеритель тока на основе датчика Холла. Его схема представлена на рисунке.

Особенности амперметра:

  • Измерение силы переменного или постоянного тока без электрического контакта с цепью
  • Измерение истинного среднеквадратичного (TrueRMS) значения тока независимо от формы сигнала, а также максимального значения за период (приблизительно 0.5 секунды)
  • Вывод информации на символьный LCD дисплей
  • Два режима измерения (до 10А и до 50А)

Схема работает следующим образом. Провод с током располагается внутри ферритового кольца, создавая при этом магнитное поле, величина которого прямо пропорциональна силе тока. Датчик Холла, расположенный в воздушном зазоре сердечника, преобразует величину индукции поля в напряжение, и это напряжение подается на операционные усилители. ОУ необходимы, чтобы привести уровни напряжения с датчика к диапазону входных напряжений АЦП. Полученные данные обрабатываются микроконтроллером и выводятся на LCD дисплей.

Предварительный расчет схемы

В качестве сердечника использовано кольцо R20*10*7 из материала N87. Датчик Холла - SS494B.

С помощью надфиля в кольце протачивается зазор такой толщины, чтобы там поместился датчик, то есть около 2 мм. На данном этапе уже можно примерно оценить чувствительность датчика к току и максимально возможный измеряемый ток.

Эквивалентная проницаемость сердечника с зазором приблизительно равна отношению длины магнитной линии к величине зазора:

Тогда, подставив это значение в формулу расчета индукции в сердечнике и умножив это все на чувствительность датчика, найдем зависимость выходного напряжения датчика от силы тока:

Здесь KB - чувствительность датчика к индукции магнитного поля, выраженная в В/Тл (берется из даташита).

Например, в моем случае l = 2 мм = 0, 002 м, KB = 5 мВ/Гаусс = 50 В/Тл, откуда получаем:

Реальная чувствительность к току оказалась равной 0, 03В/А, то есть расчет получается весьма точным.
